Mise de niveau de la caravane
Mettre la caravane de niveau
ou
Réalisation d'un niveau deux directions
Pour mettre facilement et rapidement la caravane de niveau dans le sens longitudinal et le sens transversal
Pour plus de commodité , le niveau est positionné sur le boitier d'attelage auprès de la roue jockey
Pour les fournitures , un niveau 2 directions et du matériel de récupération...
Voila , c'est de niveau
Le principe de ce niveau est de reposer sur 3 points
Le boîtier d'attelage , n'étant pas horizontal il s'appui sur un petit téton et sur deux vis réglables,
le positionnement et le centrage du niveau est fait sur le graisseur , un perçage a été réalisé à cet effet
Pour le réglage ou l'étalonnage du niveau , mettre la caravane de niveau à l'aide d'un niveau de maçon et agir sur les deux vis pour coincer les bulles
Fixation du niveau sur la platine et trou de centrage sur le graisseur du boitier d'attelage
Composants du niveau
- 1 morceau de fer plat de 50x5 longueur 200mm
- 2 vis 4x10
- 2 vis 6x20
- 1 morceau de plat en aluminum 15x2 longueur 100mm
- 1 téton
- 1 niveau 2 dimensions

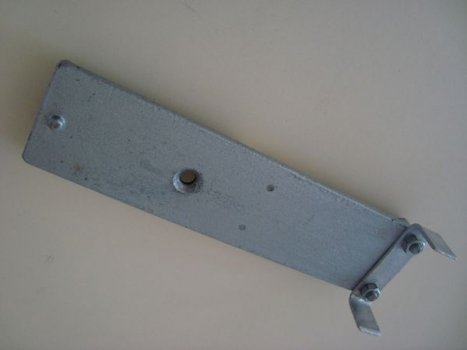

Sur la platine , un téton réalisé avec un morceau de vis bloqué avec un point de soudure
2 trous taraudés diamètre 4 pour fixer les bulles
2 trous taraudés diamètre 6 pour les vis de réglage et fixer l'étrier de centrage
Pour la mise en place de la caravane
- je détèle , et je pose le niveau
- avec les movers je mets en place
- je règle horizontal dans le sens longitudinal
- j'estime la hauteur des cales si besoin à mettre sous une des roues
- toujours avec les movers je monte sur les cales
- je contrôle dans les 2 sens
- ensuite je descend les béquilles
- et je range le niveau
